固定球阀的用途,标准规范和结构特点

时间:2008-9-7 10:35:50 来源:http://www.cnsjv.com 作者:三精阀门 阅读次数:2363

固定球阀的用途和使用范围
        固定球阀适用于Class150~Class1500、PN16~PN100、JIS 10K~JIS 20K的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质,广泛应用于化工、石油、天然气、冶金等行业。固定球阀的驱动方式为蜗轮蜗杆传动、手动、气动或电动。固定式球阀一般采用法兰连接,也可采用对焊连接。

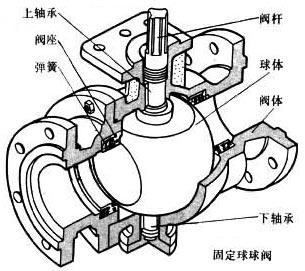

固定球阀

固定球阀的制造标准

标准项目
API美标系列
GB国标系列
设计规范
API 6D、API 608
GB/T 12237
压力温度等级
ASME B16.34
GB/T 9131
结构长度
ASME B16.10
GB/T 12221
法兰型式与尺寸
ASME B 16.47、API 605
GB/T9113、JB/T79
对焊接端
ASME B16.25
GB/T 12224
检验与试验
API 6D
JB/T 9092

固定球阀主要性能规范
试验压力
(MPa)
公称压力(MPa)
压力级(Class)
JIS(MPa)
1.6
2.5
4.0
6.4
10.0
150
300
400
600
900
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
10.2
15.3
23.1
3.1
7.8
密封试验
1.8
2.8
4.0
7.0
11.0
2.1
5.6
7.5
11.2
16.8
2.1
5.6
气密试验
0.5~0.7
工作温度
PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
适用介质
C:水、油、蒸汽 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )

固定球阀结构特点

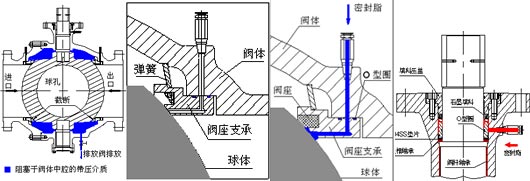

  双阻塞与排放功能                防火安全结构             密封紧急注脂救护            可靠的阀杆密封

双阻塞与排放功能
    固定球阀采用弹簧预紧浮动阀座,无论阀门处于全开或全关状态时,上下游侧的阀座使流体阻断,阀体中腔滞留物通过排放阀排泄。

自动泄压功能
    阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证阀门在输送液体介质时的安全性非常重要。

防火安全结构
    阀门都具备防火安全功能,其设计、制造均遵循API 607和API 6FA 规范要求。

密封紧急注脂救护
    由于介质中的异物或火灾造成阀座密封意外失效,注脂阀提供了与注脂枪的快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏。

可靠的阀杆密封和低操作力矩
    除了设置标准密封套圈外,填料压盖上也设置了“O”型密封圈,双重密封保证了阀杆密封的可靠性;增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至低。阀杆滑动轴承和止推轴承使阀门操作轻便。

全通径或缩径
可根据需要选用全通径或缩径结构。全通径阀门流量孔径与管线内径一致,便于管线清扫。

阀杆可加长
根据安装或操作的需要,可对阀门阀杆进行加长。加长杆球阀,特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。

操作灵活
采用具有小摩擦系数和良好自润滑性的阀座和阀杆轴承,大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下,也能够长期灵活自如地对阀门进行操作。

驱动方式多,易实现自动化控制
驱动方式灵活,操作方式根据需要可选择手动、气动、电动、气液联动、液动等。
