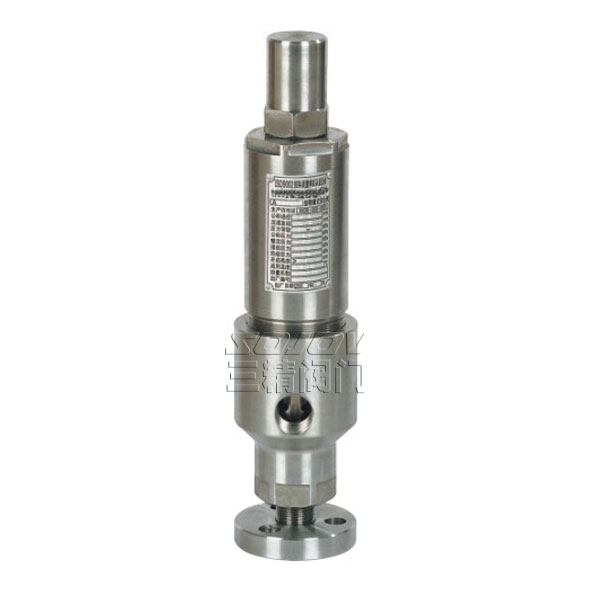

高压安全溢流阀
型号：AY42H、YA802Y
公称通径：15MM-40MM
使用压力：16MPA-60MPA
连接方式：法兰连接.螺纹连接
形式：弹簧式
主要功能：泄压保护作用
使用介质：水工业管道
材质：铸钢.不锈钢
标准：机械部标准或定做非标
安全溢流阀：安全溢流阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全溢流阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1／40～l／20。全启式是指阀瓣的开启高度为阀座喉径的1／4。 安全溢流阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保
|
安全溢流阀型号：AY42H、YA802Y |
安全溢流阀公称通径：15MM-40MM |
安全溢流阀 使用压力：16MPA-60MPA |
|
安全溢流阀连接方式：法兰连接.螺纹连接 |
安全溢流阀 形式：弹簧式 |
安全溢流阀主要功能：泄压保护作用 |
|
安全溢流阀 使用介质：水工业管道 |
安全溢流阀材质：铸钢.不锈钢 |
安全溢流阀标准：机械部标准或定做非标 |
AY42H、YA802Y型安全溢流阀主要性能规范
|
型号 |
公称压力 |
开启压力分级 |
工作温度（℃） |
适用介质 |
|
AY42H-160 YA802Y-160 |
16.0 |
6.3～16.0 |
200 |
水、油品等 |
|
AY42H-250 YA802Y-250 |
25.0 |
10.0～25.0 |
||
|
AY42H-400 YA802Y-400 YA802Y-600 |
40.0-60.0 |
20.0～60.0 |
AY42H、YA802Y型安全溢流阀主要零部件材料
|
NO. |
零件名称 |
材料 |
|
1 |
阀体 |
碳钢 |
|
2 |
阀座 |
不锈钢 |
|
3 |
阀瓣 |
不锈钢 |
|
4 |
阀盖 |
焊接件 |
|
5 |
弹簧 |
50CrVA |
AY42H、YA802Y型安全溢流阀外形尺寸和连接尺寸
|
型号 |
公称通径 |
尺寸 |
||||
|
Rc |
ZG |
L |
L1 |
≈H |
||
|
YA802Y-600 |
15 |
1/2" |
1/2" |
52 |
90 |
250 |
|
25 |
1" |
1" |
52 |
113 |
275 |
|
|
40 |
11/2" |
11/2" |
52 |
157 |
336 |
|
|
型号 |
公称通径 |
尺寸 |
|||||||||
|
D |
D1 |
K |
M |
Z-?d |
b |
L |
L1 |
Rc |
≈H |
||
|
AY42H-160 AY42H-250 AY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1/2" |
329 |
|
25 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
1" |
447 |
|
|
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
11/2" |
485 |
|
|
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2" |
570 |
|
安全阀订货主要事项
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀 的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
