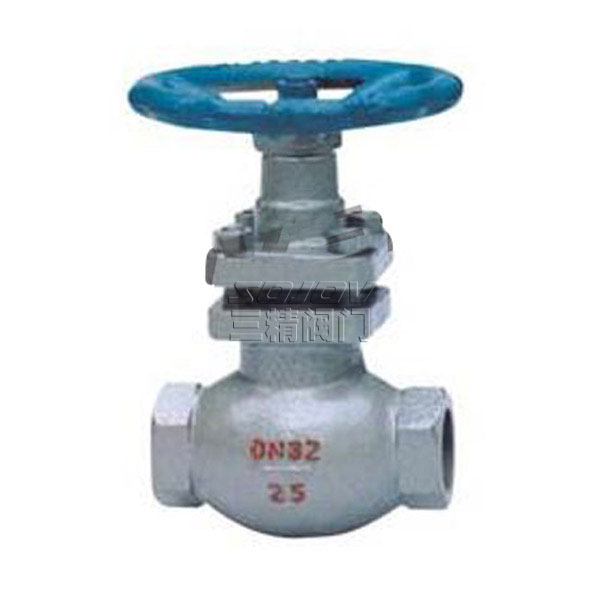

UJ11H内螺纹柱塞截止阀
  • UJ11H内螺纹柱塞截止阀
  • UJ11H内螺纹柱塞截止阀
  • UJ11H内螺纹柱塞截止阀
  • UJ11H内螺纹柱塞截止阀

UJ11H内螺纹柱塞截止阀

UJ11HU11SM内螺纹柱塞截止阀分非金属密封,金属密封两类,此外,外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类,其内部结构完全相同,用途一样,主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。
下一个产品:BUJ41H保温柱塞截止阀
上一个产品:U11H内螺纹柱塞阀
分享到:

三精阀门UJ11H内螺纹柱塞截止阀可定制UJ11H内螺纹柱塞截止阀




UJ11H内螺纹柱塞截止阀概述

内螺纹柱塞截止阀分非金属密封,金属密封两类,此外,外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类,其内部结构完全相同,用途一样,主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

主要连接结构尺寸

DN(mm)
尺寸(mm)

UJ11-UJ11SM-15、25、40C、P、R

15

20

25

32

40

50

L

90

100

120

140

170

200

H

120

140

165

175

195

213

H1

148

175

205

215

246

268

W

80

100

120

140

160

180

G

1/2’’

3/4”

1”

11/4”

11/2”

2”

L1

14

16

18

20

22

24

S

32

36

46

55

65

80

重量(千克)

1.5

2.5

3.5

5.5

8.5

12

密封圈材料

本体

堆焊

304

316

Monel

507钼

钴铬钨

钴铬钼



阀体材料

铸 钢

不锈钢

含钼不锈钢

蒙乃尔

WCB

CF8(304)

CF8M(316)


密封圈材料

聚四氟乙烯

含氟柔性石墨

对位聚苯

含碳纤维柔性石墨

实验压力

实验项目

实验介质

实验压力

压强实验

1.5PN

高压密封实验

1.1PN

低压气密封实验

0.5-0.7MPa

故障原因及排除方法

故障

分析生产原因

故障消除方法

密封填料处的外漏

1.填料老化;
2.操作时用力过大过猛;
3.填料压盖螺栓松动;

1.应及时更换老化、损坏的密封填料,逐圈安放,接头呈30°~45°;
2.应正常力均匀操作,不许加套管或用其他办法加长力臂;
3.均匀拧紧压住填料压盖用螺栓;

密封面泄漏

1.阀门安装方向与介质流向不符合;
2. 阀门关闭不到位;
3.久闭的阀门在密封面上积垢;
4.密封面轻微搓伤;
5.密封面损坏严重;

1.注意阀门安装检查;
2.重新调整执行机构上的高速螺钉,关严到位;
3.将阀门打开一条缝,让高速液体冲掉积垢;
4.高速垫片进行补偿;
5.重新研磨,高速垫片补偿;

法兰连接外泄漏


1.螺柱拧紧力不匀;
2.垫片老化损坏;
3.垫片选用材质与工况介质要求不符;

1.重新均匀拧紧螺栓;
2.更换垫片;
3.按工况要求正确选用垫片材料和形式,必要时请与厂家,请求帮助选材、选型,订货时要详细说明要求。

手柄、手轮损坏

1.使用不正确;
2.坚固件松脱;
3.手柄、手轮与阀杆连接损坏;

1.禁止使用管钳、加长杠杆、撞击工具等;
2.随时修理配套;
3.随时修复;

蜗轮、蜗杆传动卡咬

1.嵌入脏物,影响润滑;
2.操作不正确;

1.清除脏物,保持清洁,定期加油;
2.若操作时发现卡咬,扭力很大时,不能继续操作,就立即停止,彻底检查;

电动阀门安装故障

1.润滑不良,阀门内有异物卡住,造成转矩边大损坏;
2.电机故障;

1.就加油,使油管良好,填料压紧应适应,应及时排除阀内异物,保持清洁;
2.电机工作时间不超过15分钟,电源应正常,避免电机受潮。

三精阀门公司订货须知:

一、①内螺纹柱塞截止阀产品名称与型号②内螺纹柱塞截止阀 口径③内螺纹柱塞截止阀是否带附件以便我们的为您正确选型④内螺纹柱塞截止阀的使用压力⑤内螺纹柱塞截止阀的使用介质的温度。二、若已经由设计单位选定三精公司的内螺纹柱塞截止阀型号,请按内螺纹柱塞截止阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
