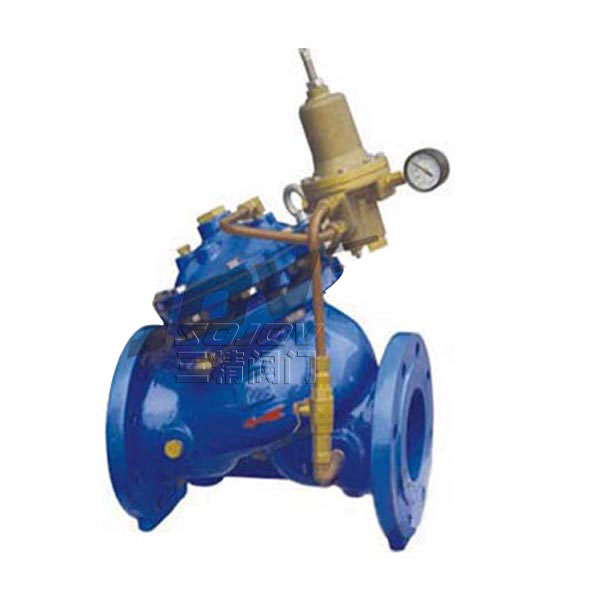

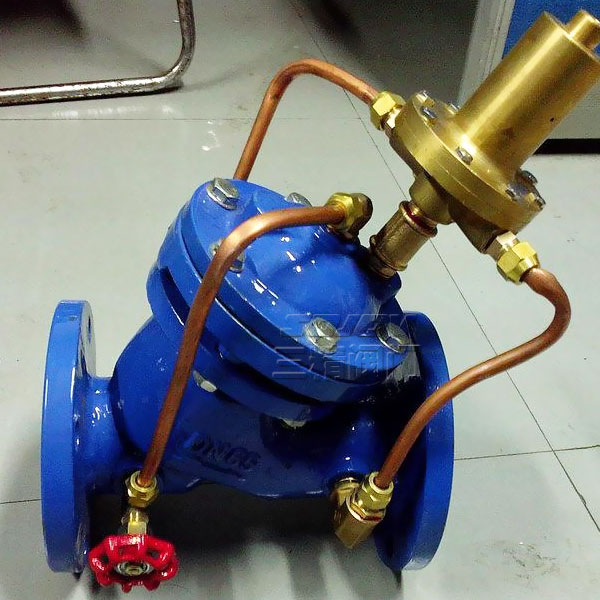

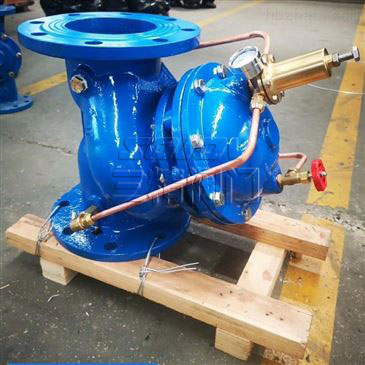

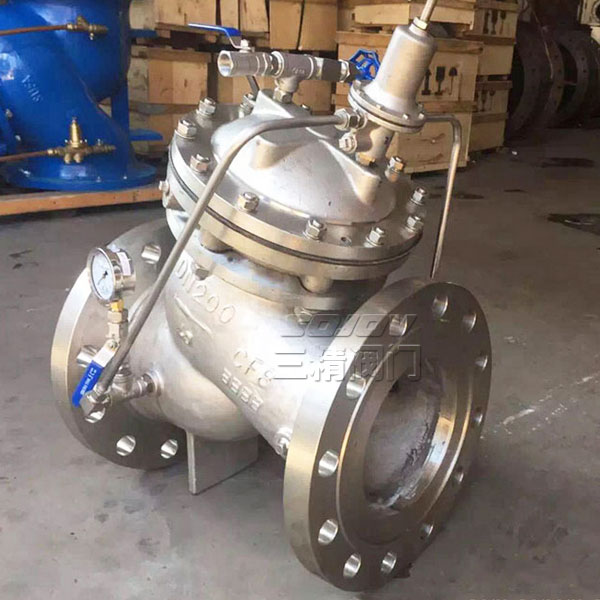

Ax742X安全泄压阀
  • Ax742X安全泄压阀
  • Ax742X安全泄压阀
  • Ax742X安全泄压阀
  • Ax742X安全泄压阀

Ax742X安全泄压阀

Ax742X安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时
分享到:

三精阀门Ax742X安全泄压阀可定制Ax742X安全泄压阀



Ax742X安全泄压阀概述

安全泄压阀型号:AX742X

安全泄压阀 公称通径:50MM-1000MM

安全泄压阀 使用压力:1.6MPA -6.4MPA

安全泄压阀 连接方式:法兰连接

安全泄压阀 形式:自动  可调节

安全泄压阀 主要功能:泄压力

安全泄压阀 介质:水工业管道

安全泄压阀 材质:铸铁  球墨铸铁  铸钢

安全泄压阀 标准:机械部标准或定做非标

Ax742X安全泄压阀用途

安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时.泄压阀自动开启快速泄压保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。

Ax742X安全泄压阀特点

能准确保持不变的安全设定压力,-旦超压,泄压阀迅速打开、及时泄压。

关闭平稳可靠,消除压力余波。

Ax742X安全泄压阀主要技术参数

1、公称压力:1.0MPa、1.6MPa、2.5MPa

2、调压范围:0.05~0.9MPa、0.12~1.4MPa、0.12~2.4MPa

3、适用介质:水

4、介质温度:O~80℃

Ax742X安全泄压阀安装示意图

1、水池  2、弹性座列闸阀  3、水泵 4、多功能水泵控制阀  5、弹性座封闸阀 6、弹性座封闸阀7、过滤器 8、泄压阀

Ax742X安全泄压阀主要结构尺寸

DN

L

H

D

D1

n-d

1.0MPa

1.6MPa

2.5MPa

1.0MPa

1.6MPa

2.5MPa

1.0MPa

1.6MPa

2.5MPa

50

205

300

165

165

165

125

125

125

4-18

4-18

4-18

65

216

337

185

185

185

145

145

145

4-18

4-18

8-18

80

250

467

200

200

200

160

160

160

8-18

8-18

8-18

100

320

520

220

220

220

180

180

190

8-18

8-18

8-22

125

365

580

250

250

235

210

210

220

8-18

8-18

8-26

150

415

640

285

285

270

240

240

250

8-22

8 22

8-26

200

500

778

340

340

300

295

295

310

8-22

12-22

12-26

250

605

889

395

405

360

350

355

370

12-22

12-26

12-30

300

698

1010

445

460

425

400

410

430

12-22

12-26

16-30

350

787

1037

505

520

485

460

470

490

16-22

12-26

16-33

400

914

1264

565

580

555

515

525

550

16-26

12-30

16-36

450

978

1294

615

640

620

565

585

600

20-26

12-30

20-36

500

978

1324

670

715

670

620

650

660

20-26

12-33

20-36

600

1200

1600

780

840

730

725

770


20-30

12-36


700

1450

1750

895

910


840

840


24-30

12-36


800

1560

1900

1015

1025


950

950


24-33

12-39


900

1800

2100

1115



1050



28-33



1000

2000

2400

1230



1160



28-36

三精阀门公司订货须知:

一  、①  安全泄压阀产品  名称与型号②安全泄压阀口径③安全泄压阀是否带附件以便我们的为您正确选型④安全泄压阀的使用压力⑤安全泄压阀的使用介质的温度。

二、若已经由设计单位选定三精公司的安全泄压阀型号,请按安全泄压阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核。
