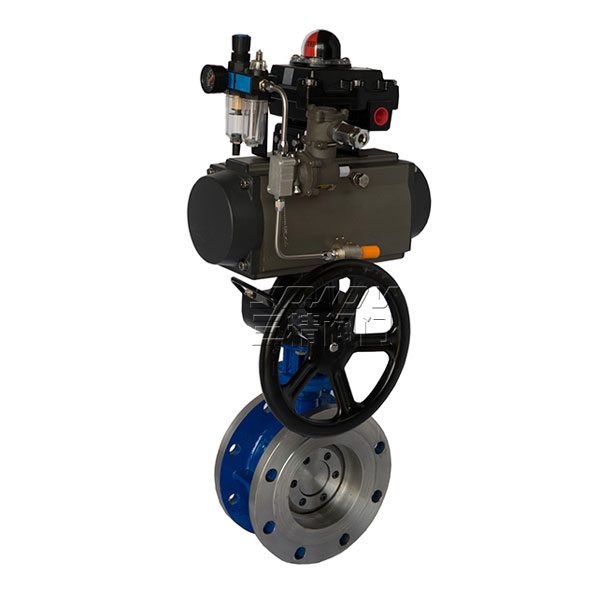

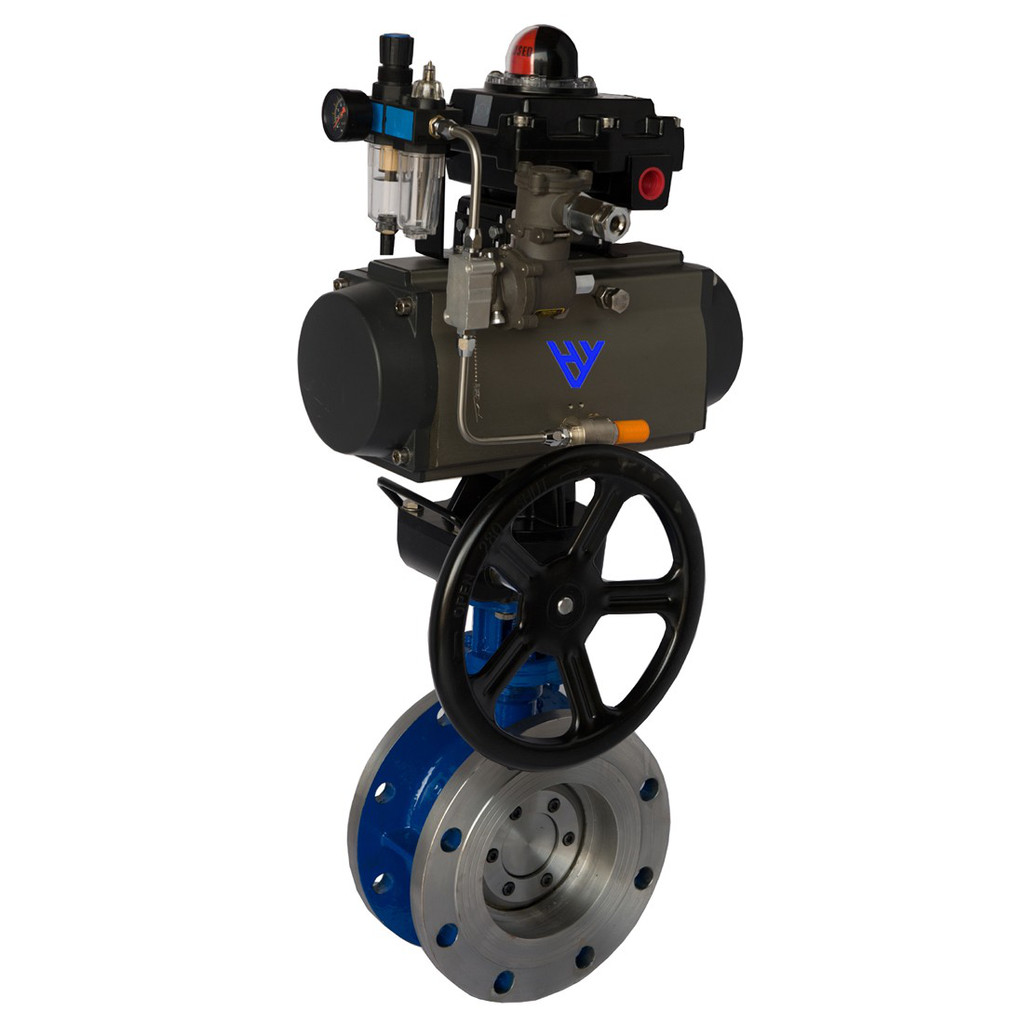

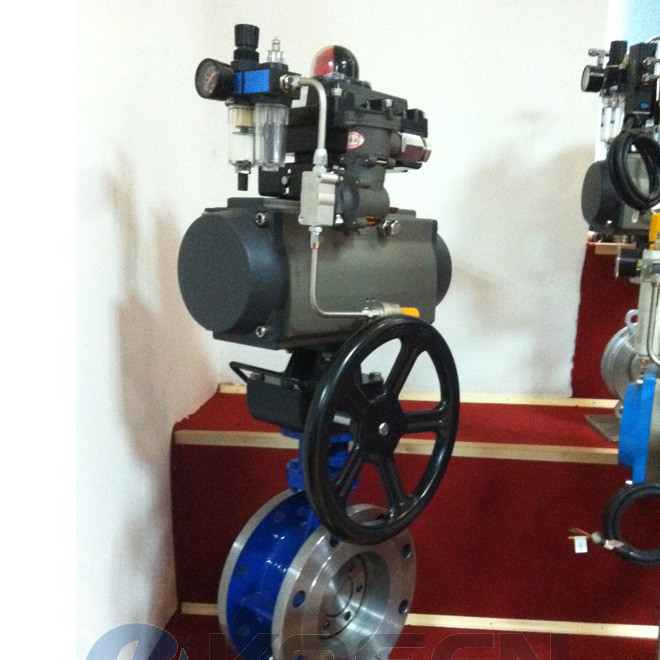

D643H气动法兰硬密封蝶阀
  • D643H气动法兰硬密封蝶阀
  • D643H气动法兰硬密封蝶阀
  • D643H气动法兰硬密封蝶阀
  • D643H气动法兰硬密封蝶阀

D643H气动法兰硬密封蝶阀

型号:D643H

公称通径:50MM-1000MM

使用压力:1.6MPA -2.5MPA

连接方式:法兰连接

形式: 气动

主要功能:起开关作用

使用介质:水 油品 蒸汽

材质:铸钢 不锈钢

标准:机械部标准或定做非标

分享到:

三精阀门D643H气动法兰硬密封蝶阀可定制D643H气动法兰硬密封蝶阀



气动法兰式金属硬密封蝶阀概述

D373H对夹式金属硬密封蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。对夹式金属硬密封蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

气动法兰式蝶阀  型号:D643H

气动法兰式蝶阀  公称通径:50MM-1000MM

气动法兰式蝶阀  使用压力:1.6MPA -2.5MPA

气动法兰式蝶阀  连接方式:法兰连接

气动法兰式蝶阀  形式: 气动

气动法兰式蝶阀  主要功能:起开关作用

气动法兰式蝶阀  使用介质:水  油品 蒸汽

气动法兰式蝶阀  材质:铸钢  不锈钢

气动法兰式蝶阀 标准:机械部标准或定做非标

D643H气动法兰式金属硬密封蝶阀尺寸

公称
通径
DN

外形尺寸

连接尺寸

L

H

D643H

 PN0.6MPa

 PN1.0MPa

H2

A2

B2

D

D1

Z-d

D

D1

Z-d

50

108

150

112

625

245

72

140

110

4-14

165

125

4-18

65

112

170

115

625

245

72

160

130

4-14

185

145

4-18

80

114

180

120

645

245

72

190

150

4-18

200

160

8-18

100

127

190

138

675

355

92

210

170

4-18

220

180

8-18

125

140

200

164

715

355

92

240

200

8-18

250

210

8-18

150

140

210

175

800

355

92

265

225

8-18

285

240

8-22

200

152

230

208

850

250

170

320

280

8-18

340

295

8-22

250

165

250

243

925

250

170

375

335

12-18

395

350

12-22

300

178

270

283

1035

450

220

440

395

12-22

445

400

12-22

350

190

290

310

1070

450

220

490

445

12-22

505

460

16-22

400

216

310

340

1190

450

280

540

495

16-22

565

515

16-26

450

222

330

380

1250

650

280

595

550

16-22

615

565

20-26

500

229

350

410

1295

650

280

645

600

20-22

670

620

20-26

600

267

390

470

1455

850

380

755

705

20-26

780

725

20-30

700

292

430

550

1585

850

380

860

810

24-26

895

840

24-30

800

318

470

640

1700

1250

380

975

920

24-30

1015

950

24-33

900

330

510

710

1965

1250

380

1075

1020

24-30

1115

1050

28-33

1000

410

550

770

2015

1250

380

1175

1120

28-30

1230

1160

28-36

1200

470

630

890

2250

1250

380

1405

1340

32-33

1455

1380

32-39

1400

530

710

920




1630

1560

36-36

1675

1590

36-42

1600

600

790

1085




1820

1760

40-36

1915

1820

40-48

1800

670

870

1230




2045

1970

44-39

2115

2020

44-48

2000

760

950

1350




2265

2180

48-42

2325

2230

48-48

D643H气动法兰式金属硬密封蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D643H

 PN1.6MPa

 PN2.5MPa

H2

A2

B2

D

D1

Z-d

D1

Z-d

50

108

150

112

625

245

72

165

125

4-18

165

125

4-18

65

112

170

115

625

245

72

185

145

4-18

185

145

8-18

80

114

180

120

645

245

72

200

160

8-18

200

160

8-18

100

127

190

138

675

355

92

220

180

8-18

235

190

8-22

125

140

200

164

715

355

92

250

210

8-18

270

220

8-26

150

140

210

175

800

355

92

285

240

8-22

300

250

8-26

200

152

230

208

850

250

138

340

295

12-22

360

310

12-26

250

165

250

243

925

250

170

405

355

12-26

425

370

12-30

300

178

270

283

1035

450

170

460

410

12-26

485

430

16-30

350

190

290

310

1070

450

220

520

470

16-26

555

490

16-33

400

216

310

340

1190

450

220

580

525

16-30

620

550

16-36

450

222

330

380

1250

650

280

640

585

20-30

670

600

20-36

500

229

350

410

1290

650

280

750

650

20-33

730

660

20-36

600

267

390

470

1455

850

380

840

770

20-36

845

770

20-39

700

292

430

550

1585

850

380

910

840

24-36

960

875

24-42

800

318

470

640

1700

1250

380

1025

950

24-39

1085

990

24-48

900

330

510

710

1865

1250

380

1125

1050

28-39

1185

1090

28-48

1000

410

550

770

2015

1250

380

1255

1170

28-42

1320

1210

28-56

1200

470

630

890

2250

1250

380

1485

1390

32-48

1530

1420

32-56

1400

530

710

920




1685

1590

36-48

1755

1640

36-62

1600

600

790

1085




1930

1820

40-56

1975

1860

40-62

1800

670

870

1230




2130

2020

44-56

2195

2070

44-70

2000

760

950

1350




3685

2230

48-62

2425

2300

48-70

D643H-40气动法兰式金属硬密封蝶阀

公称
通径
DN

外形尺寸

连接尺寸

L

H

D643H

PN4.OMPa

H2

A2

B2

D

D1

Z-d

50

108

150

112

605

355

92

165

125

4-18

65

112

170

115

625

355

92

185

145

8-18

80

114

180

120

645

355

92

200

160

8-18

100

127

190

138

675

550

138

235

190

8-22

125

140

200

164

715

550

138

270

220

8-26

150

140

210

175

800

550

138

300

250

8-26

200

152

230

208

850

550

138

375

320

12-30

250

165

250

243

925

450

220

450

385

12-33

300

178

270

283

1035

450

220

515

450

16-33

350

190

290

310

1070

650

280

580

510

16-36

400

216

310

340

1190

650

280

660

585

16-39

450

222

330

380




685

610

20-39

500

229

350

410




755

670

20-42

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
