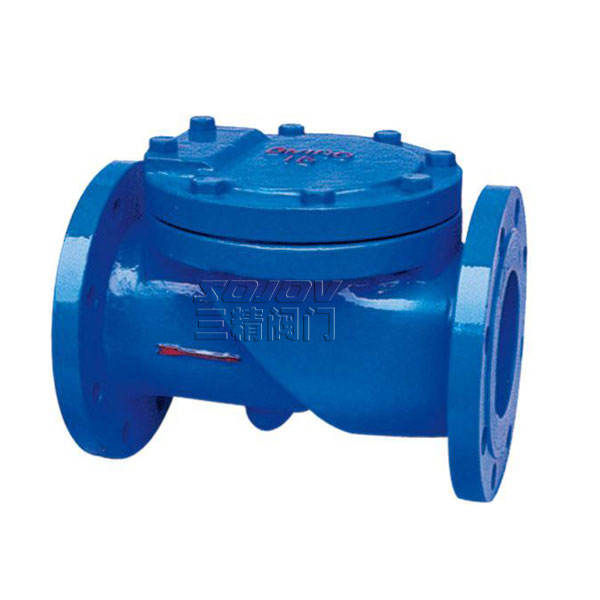

HQ41X球形止回阀,无磨损球形止回阀
  • HQ41X球形止回阀,无磨损球形止回阀
  • HQ41X球形止回阀,无磨损球形止回阀
  • HQ41X球形止回阀,无磨损球形止回阀
  • HQ41X球形止回阀,无磨损球形止回阀

HQ41X球形止回阀,无磨损球形止回阀

型号:HQ41X

公称通径:50MM-300MM

使用压力:1.6MPA -2.5MPA

连接方式:法兰连接

形式:自动

主要功能:防止介质回流

使用介质:水系统

材质:铸铁 铸钢

标准:机械部标准或定做非标

分享到:

三精阀门HQ41X球形止回阀,无磨损球形止回阀可定制HQ41X球形止回阀,无磨损球形止回阀

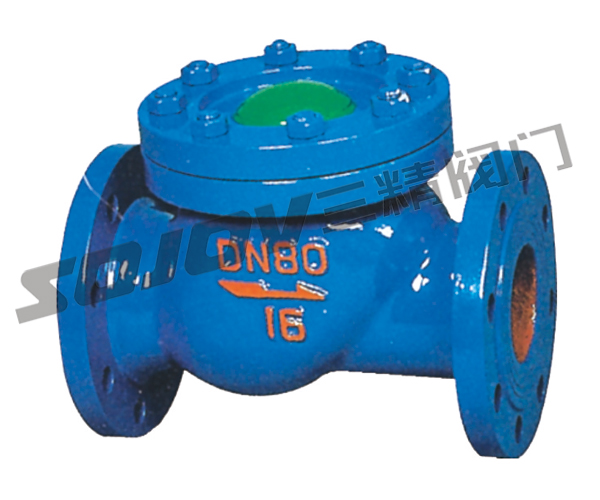

HQ41X球形止回阀概述

球形止回阀采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适应用潜水排水污泵,介质温度为0~80℃。

球形止回阀 型号:HQ41X

球形止回阀   公称通径:50MM-300MM

球形止回阀   使用压力:1.6MPA -2.5MPA

球形止回阀  连接方式:法兰连接

球形止回阀  形式:自动

球形止回阀 主要功能:防止介质回流

球形止回阀   使用介质:水系统

球形止回阀 材质:铸铁  铸钢

球形止回阀 标准:机械部标准或定做非标

HQ41X球形止回阀主要技术参数

型号 公称压力(MPa) 试验压力PS(MPa) 工作温度(℃ )
壳体 密封
HQ41X-10/16 1.0 1.5 1.1 ≤80
1.6 2.4 1.76

HQ41X球形止回阀主要零部件

零 件 名 称 材 质
阀体、阀盖 球铁、铸钢
球架、档板 球铁、铸钢
球 体 碳钢包橡胶

HQ41X球形止回阀主要外形尺寸

公称通径 50 65 80 100 125 150 200 250 300 350
L(mm) 216 241 293 305 381 403 495 622 698 787
H(mm) 185 210 245 280 335 400 495 600 715 800
连接尺寸 PN1.0MPa按GB4216.4-84;PN1.6按GB4216.5-84 标准

三精阀门公司订货须知

一、①球形止回阀产品名称与型号②球形止回阀口径③球形止回阀是否带附件以便我们的为您正确选型④球形止回阀的使用压力⑤球形止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的球形止回阀型号,请按球形止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
