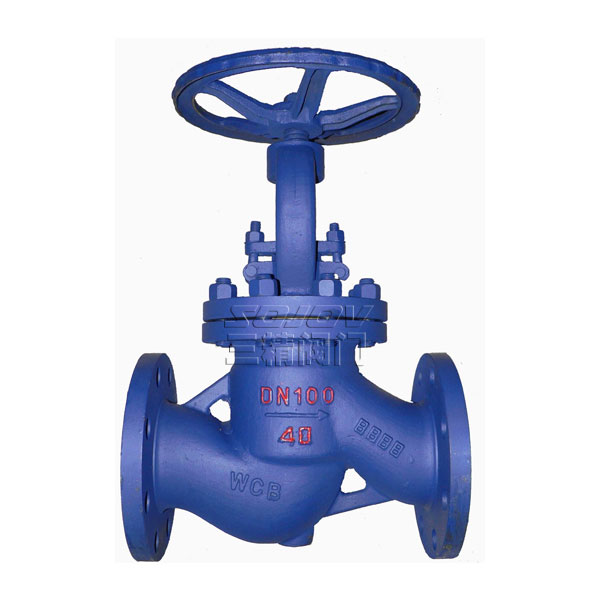

J41H铸钢法兰式截止阀
型号：J41H J41Y
公称通径：50MM-400MM
使用压力：1.0MPA -1.6MPA
连接方式：法兰连接
形式：手动
主要功能：起开关作用
使用介质：水.油品.蒸汽
材质：WCB标准碳钢
标准：机械部标准或定做非标
J41H法兰连接钢制截止阀
|
铸钢截止阀型号：J41H J41Y |
铸钢截止阀公称通径：50MM-400MM |
铸钢截止阀 使用压力：1.0MPA -1.6MPA |
|
铸钢截止阀连接方式：法兰连接 |
铸钢截止阀形式：手动 |
铸钢截止阀 主要功能：起开关作用 |
|
铸钢截止阀使用介质：水.油品.蒸汽 |
铸钢截止阀材质：WCB标准碳钢 |
铸钢截止阀标准：机械部标准或定做非标 |
钢制截止阀产品引用标准
设计与制造：GB12235
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JB/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
钢制截止阀产品用途
法兰连接的截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
钢制截止阀产品结构特点
1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

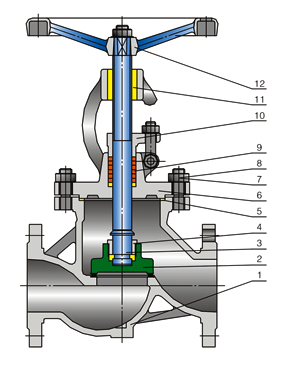

钢制截止阀主要零件的材料说明
|
阀 体 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀 盖 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
支 架 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀 瓣 |
2Cr13 |
316 |
Cr5Mo |
304 |
|
阀 杆 |
2Cr13 |
316 |
25Cr2MoV |
304 |
|
阀 座 |
25 |
316 |
304 |
304 |
|
密封环 |
304、增强柔性石墨 |
|||
|
填 料 |
增强柔性石墨 |
|||
|
阀杆螺母 |
ZCuA110Fe3 |
|||
截止阀订货主要事项
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,截止阀阀体材质转动方式（手柄/蜗轮）内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
