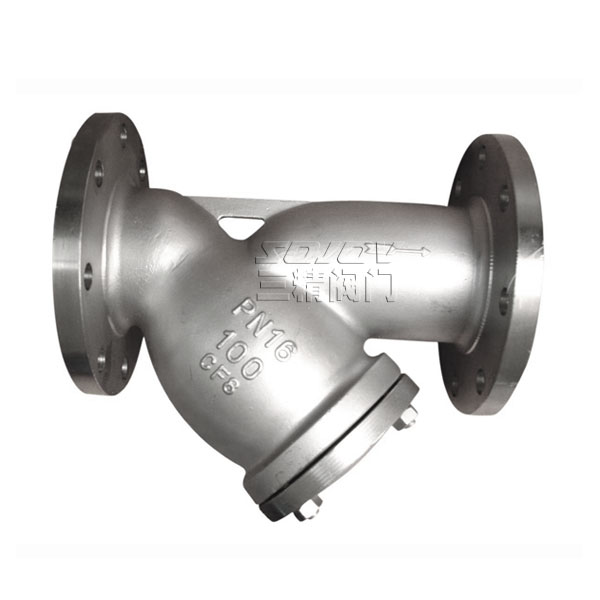

Y型过滤器
  • Y型过滤器
  • Y型过滤器
  • Y型过滤器
  • Y型过滤器

Y型过滤器

Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件免受磨损和堵塞。
下一个产品:T型过滤器
上一个产品:没有了
分享到:

三精阀门Y型过滤器可定制Y型过滤器



Y型过滤器概述


Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2 。

Y型过滤器工作原理


Y型过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

Y型过滤器产品用途

Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件免受磨损和堵塞。

Y型过滤器产品特点

Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网



Y型过滤器零件材料:

壳体材质 碳钢WCB、 黄铜B62 不锈钢304、316、316L
滤框滤网材质 不锈钢304、316、316L
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别 BS5501: IIA、IIB、IIC
环境温度(℃) -30~380 -80~450
公称压力(MPa) 0.6~5.0(150Lb~600Lb)
过滤精度(目/in) 10~300

Y型过滤器连接尺寸:

通径DN L D D1 D2 B f n-φ
15 140 95 65 45 14 2 4-φ14
20 150 105 75 55 14 2 4-φ14
25 160 115 85 65 14 2 4-φ14
32 180 135 100 78 16 3 4-φ18
40 200 145 110 85 16 3 4-φ18
50 220 160 125 100 16 3 4-φ18
65 260 180 145 120 18 3 4-φ18
80 310 195 160 135 20 3 8-φ18
100 350 215 180 155 20 3 8-φ18
125 400 245 210 185 22 3 8-φ18
150 450 280 240 210 24 3 8-φ23
200 500 335 295 265 26 3 12-φ23
250 550 405 355 320 30 3 12-φ25
300 580 460 410 375 30 4 12-φ25
350 760 520 470 435 34 4 16-φ25
400 800 580 525 485 36 4 16-φ30
450 900 640 585 535 44 4 20-φ30

三精公司订货须知:

一、①Y型过滤器产品名称与型号②Y型过滤器口径③Y型过滤器是否带附件以便我们的为您正确选型④Y型过滤器的使用压力⑤Y型过滤器的使用介质的温度。二、若已经由设计单位选定三精公司的Y型过滤器型号,请按Y型过滤器型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
