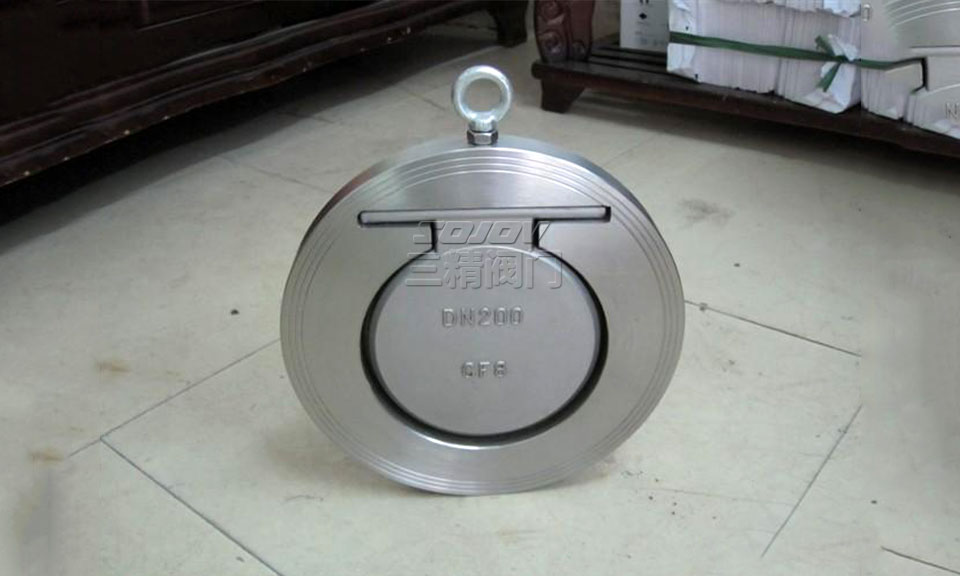

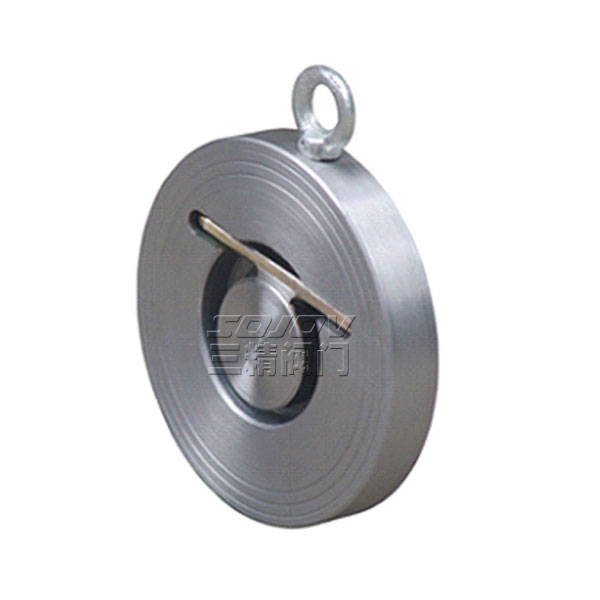

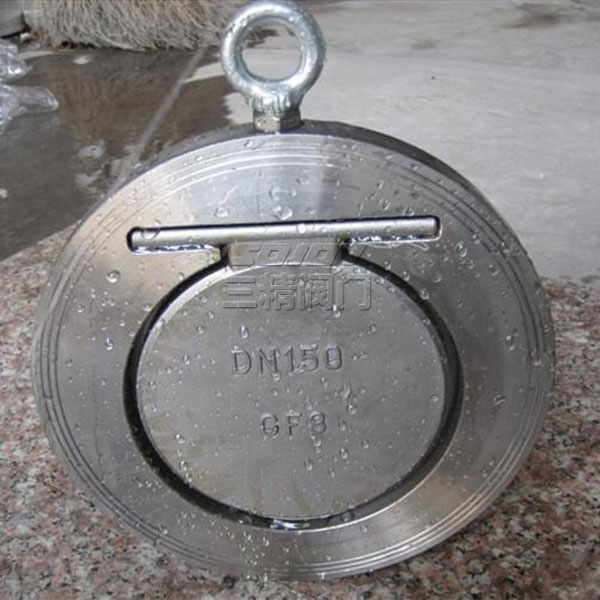

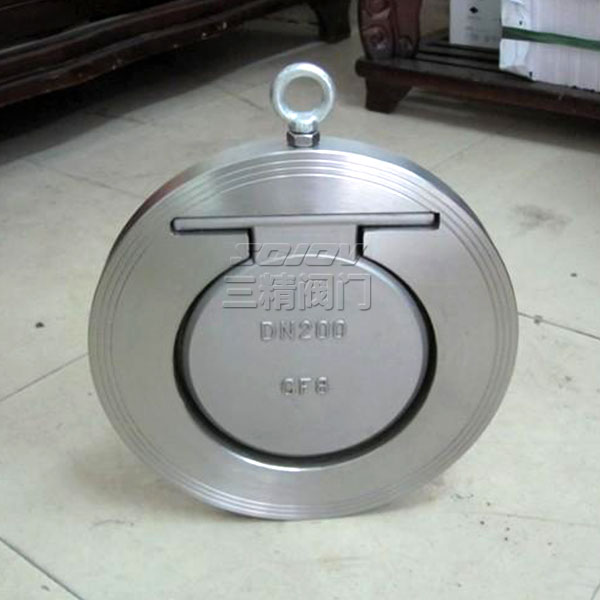

H74W对夹不锈钢薄型止回阀
  • H74W对夹不锈钢薄型止回阀
  • H74W对夹不锈钢薄型止回阀
  • H74W对夹不锈钢薄型止回阀
  • H74W对夹不锈钢薄型止回阀

H74W对夹不锈钢薄型止回阀

品牌:三精阀门

型号:H74X

公称通径:40MM-2000MM

使用压力:1.6MPA -2.5MPA

连接方式:对夹式

形式:自动

主要功能:防止介质回流和水锤

使用介质:水工业管道

材质: 铸钢 不锈钢

标准:机械部标准或定做非标



分享到:

三精阀门

H74W对夹不锈钢薄型止回阀可定制

H74W对夹不锈钢薄型止回阀




对夹薄型止回阀概述

H74Ⅰ型、Ⅱ型对夹圆片式止回阀,是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

对夹薄型止回阀主要技术参数

工作压力

1.6MPa 、2.5MPa、150Lb、300Lb

工作温度

t≤400℃

适用介质

油、水、酸碱等液体

对夹薄型止回阀主要外形尺寸

NO 部件名称 数量 材质
1 阀体 1 WCB、304、316、316L
2

"O"型密封圈

2 丁腈橡胶、氟橡胶
3 阀板 1 304、316、316L
4 "O"型密封圈 1 丁腈橡胶、氟橡胶
5 吊钩 1 304
6 小压盖 2 304、316、316L
7 弹簧轴 1 304、316、316L
8 开槽半沉头螺钉 2 304、316、316L
9 大压盖 2 304、316、316L
10 开槽半沉头螺钉 2 304、316、316L
11 弹簧 1 304、316、316L

对夹薄型止回阀 主要外形尺寸

公称
通径
PN10.PN16 PN25 PN40
A B C D E L G A B C D E L G A B C D E L G
40 94 16 22 81.4 25 195 0 等同 PN10 等同 PN10
50 109 16 32 94 33.6 208 1
65 129 17 40 111 46 230 2
80 144 17 54 123 56.5 245 3
100 164 18 70 147 71.4 265 3 168 18 70 149 71.4 269 3 等同 PN25
125 195 18 92 171 87.3 297 5 194 18 92 171 87.3 296 5
150 220 20 112 200 106.6 321 5 224 20 112 202 106.6 325 5
200 275 22 154 256 148.2 376 5 284 22 154 265 148.2 385 5 291 22 154 268 148.2 392 5
250 331 26 192 302 185.2 436 6 342 26 192 307 185.2 447 6 353 26 192 312 185.2 458 6
300 380 32 227 352 216.3 484 10 401 32 227 360 216.3 499 10 418 32 227 368 216.3 516 10
350 446 38 266 408 254 548 12 458 38 266 412 254 560 12 475 38 266 422 254 577 12
400 498 44 310 460 294.4 603 14 515 44 310 463 294.4 620 14 547 44 310 484 294.4 652 14

产品用途



H74W对夹不锈钢薄型止回阀
