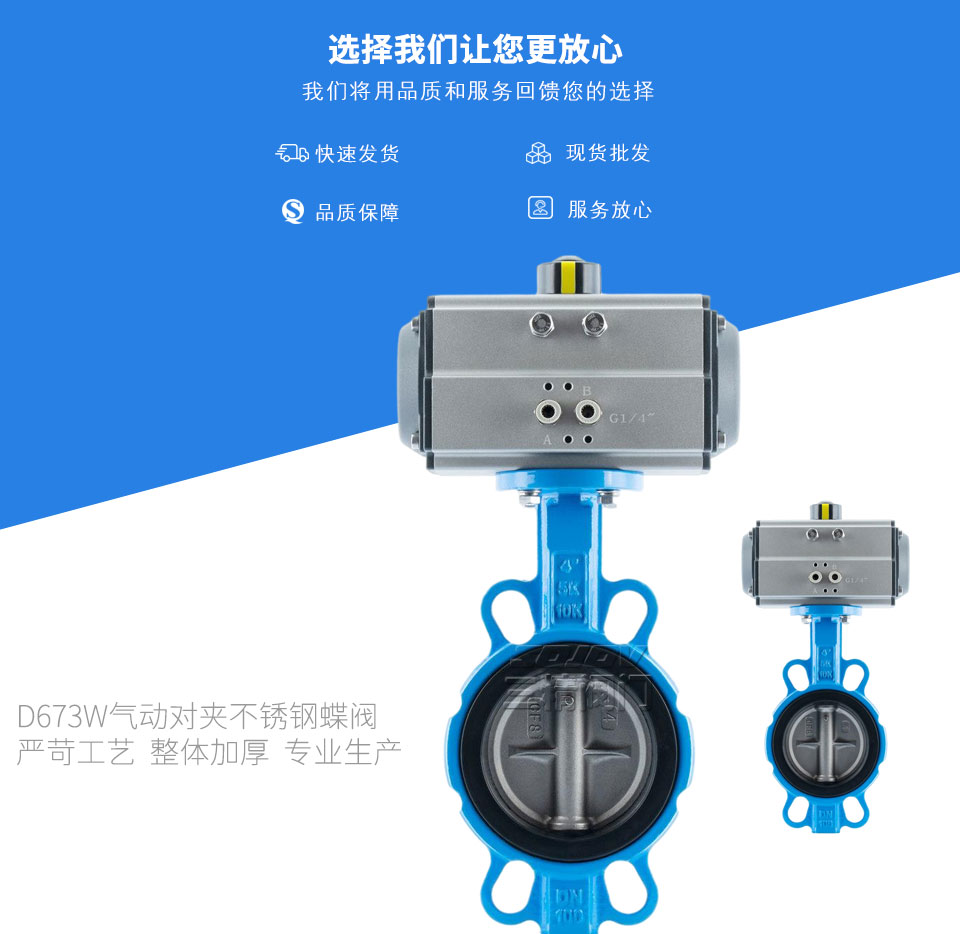

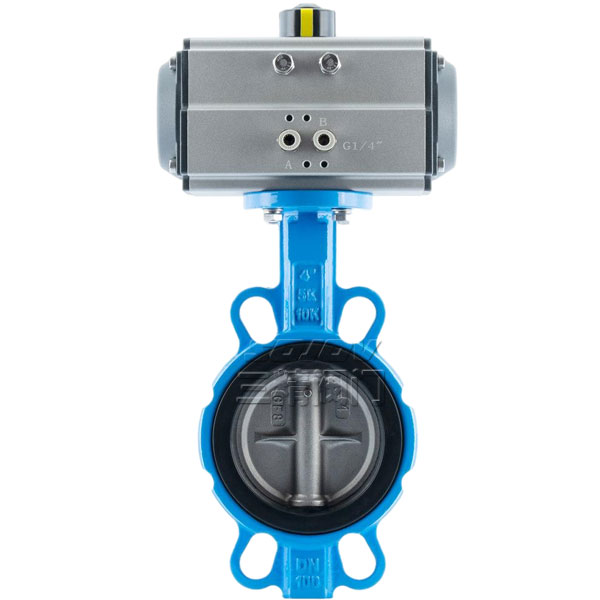

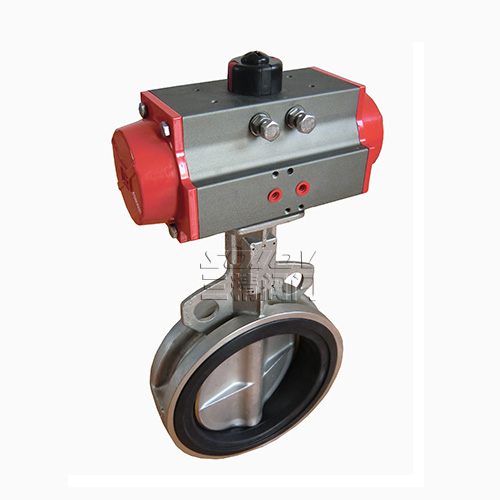

D673W气动对夹不锈钢蝶阀
品牌：三精阀门
型号：D673W-16P
材质：不锈钢
制造标准：GB/T12238-1989；JB/T8527-1997。
连接标准：GB9113-2000。
结构长度标准：GB12221-89。
压力试验:GB/T13927-1992；JB/T9092-1999。
气动不锈钢硬密封对夹蝶阀D673W产品特点：
1、开启力矩小，灵活方便，省力节能。
2、气动执行器安全可靠，并可根据用户要求配用各种附件。
3、耐高压、耐腐蚀，使用寿命长。
4、阀座与碟板密封面均采用不同硬度的不锈钢制作，具有良好的耐腐蚀性。
5、其结构采用三维编心原理设计，加工精湛，工艺先进。
6、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
7、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损。
8、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
9、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
10、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
气动不锈钢硬密封对夹蝶阀D673W制造规范：
制造标准：GB/T12238-1989；JB/T8527-1997。连接标准：GB9113-2000。
结构长度标准：GB12221-89。
压力试验:GB/T13927-1992；JB/T9092-1999。
D673W结构图及外形尺寸：
|
公称通经（DN） |
主要尺寸 |
连接尺寸 |
|||||
|
1.0MPa |
1.6MPa |
||||||
|
L |
H |
H1 |
D1 |
n-Фd |
D1 |
n-Фd |
|
|
50 |
43 |
625 |
112 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
625 |
115 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
645 |
120 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
675 |
138 |
180 |
Ф18 |
180 |
Ф18 |
|
125 |
64 |
715 |
164 |
210 |
Ф18 |
210 |
Ф18 |
|
150 |
70 |
800 |
175 |
240 |
Ф23 |
240 |
Ф23 |
|
200 |
71 |
850 |
208 |
295 |
M20 |
295 |
M20 |
|
250 |
76 |
925 |
243 |
350 |
M20 |
355 |
M24 |
|
300 |
83 |
1035 |
283 |
400 |
M20 |
410 |
M24 |
|
350 |
92 |
1070 |
310 |
460 |
M20 |
470 |
M24 |
|
400 |
102 |
1190 |
340 |
515 |
M24 |
525 |
M27 |
|
450 |
114 |
1250 |
380 |
565 |
M24 |
585 |
M27 |
|
500 |
127 |
1290 |
410 |
620 |
M24 |
650 |
M30 |
|
600 |
154 |
1455 |
470 |
725 |
M27 |
770 |
M33 |
|
700 |
165 |
1585 |
550 |
840 |
M27 |
840 |
M33 |
|
800 |
190 |
1700 |
640 |
950 |
M30 |
950 |
M36 |
|
900 |
203 |
1965 |
710 |
1050 |
M30 |
1050 |
M36 |
|
1000 |
216 |
2015 |
770 |
1160 |
M33 |
1170 |
M39 |
|
1200 |
254 |
2250 |
890 |
1380 |
M36 |
1390 |
M45 |
